Οι ηλεκτρικοί κινητήρες γίνονται όλο και πιο πανταχού παρόντες. Η ζήτηση από αναδυόμενες εφαρμογές, όπως οι ΗΚ, εκρήγνυται. Η αγοραία αξία θα αυξηθεί στα 186 δισεκατομμύρια δολάρια μέχρι το 2027, από 134 δισεκατομμύρια δολάρια σήμερα, σύμφωνα με ορισμένες προβλέψεις.
Η παραγωγή όλων αυτών των κινητήρων, όμως, απαιτεί μηχανές εκκαθάρισης ηλεκτρικού κινητήρα χωρίς ψύξη DC (BLDC). Αλλά τι είναι ακριβώς;
Πρόκειται να μάθετε. Αυτό το άρθρο εξετάζει ποιες μηχανές περιέλιξης Bldc είναι για μια σύντομη επισκόπηση της δομής τους, τους τύπους μηχανών που διατίθενται και ορισμένες βιομηχανίες που χρησιμοποιούν συνήθως το BLDC Motorμηχανές περιέλιξης.
Όπως υποδηλώνει το όνομα, μια μηχανή περιέλιξης κινητήρα BLDC είναι ένα κομμάτι εξοπλισμού που περιτυλίγει τα πηνία των κινητήρων DC χωρίς ψήκτρες, ενός τύπου ηλεκτρικού κινητήρα που δεν χρησιμοποιεί βούρτσες που επαίνεσαν για την αξιοπιστία του. Τα μηχανήματα χρησιμοποιούν καρούλια, κόπτες καλωδίων, αυτόματη φόρτιση και εκφόρτωση και μηχανικά βραχίονα για να παραδώσουν πηνία σε ρότορες μπαταριών ή στάσεις σε μια αποδεδειγμένη διαμόρφωση για να δημιουργήσουν ένα αξιόπιστο περιστρεφόμενο μαγνητικό πεδίο.
Αεροδιαστημικές επιχειρήσεις που απαιτούν κινητήρες για πτερύγια πτερυγίων και μηχανικές λειτουργίες, όπως η μείωση και η αύξηση των εργαλείων προσγείωσης στα αεροσκάφη
Οι εταιρείες αυτοκινήτων που απαιτούν κινητήρες για ηλεκτρικά οχήματα και υβριδικά ηλεκτρικά οχήματα
Κατασκευαστές συσκευών καταναλωτών για χρήση σε πλυντήρια πιάτων, πλυντηρίων πλυντηρίων και στεγνωτηρίων
Τα πλεονεκτήματα των μηχανών περιέλιξης κινητήρα BLDC είναι σημαντικά. Το πρωταρχικό όφελος είναι η αυτοματοποίηση: οι κατασκευαστές ηλεκτρικών κινητήρων μπορούν να μειώσουν την εργασία που απαιτείται για την αιολική πηνία σε ηλεκτρικούς κινητήρες.
Οι μηχανές BLDC είναι επίσης πιο ακριβείς. Οι συσκευές τυλίγουν πηνία σε προβλέψιμες ανοχές, εξασφαλίζοντας ότι παραμένουν εντός των προδιαγραφών.
Τέλος, οι μηχανές περιέλιξης Bldc επιτρέπουν την παραγωγή υψηλότερου όγκου. Οι κατασκευαστές μπορούν να παράγουν τεράστιες ποσότητες κινητήρων που απαιτούν για διάφορες εφαρμογές.
Μια επισκόπηση των σημαντικών δομών και εξαρτημάτων μιας μηχανής περιέλιξης κινητήρα BLDC.
Οι μηχανές περιέλιξης κινητήρα BLDC περιέχουν διάφορα εξαρτήματα που τους επιτρέπουν να εκτελούν τη λειτουργία τους. Το πλαίσιο είναι το εξωτερικό σασί που υποστηρίζει ολόκληρη τη συσκευή. Σχεδόν πάντα φτιαγμένο από άκαμπτο μέταλλο, εξασφαλίζει σταθερότητα κατά τη διάρκεια της λειτουργίας.

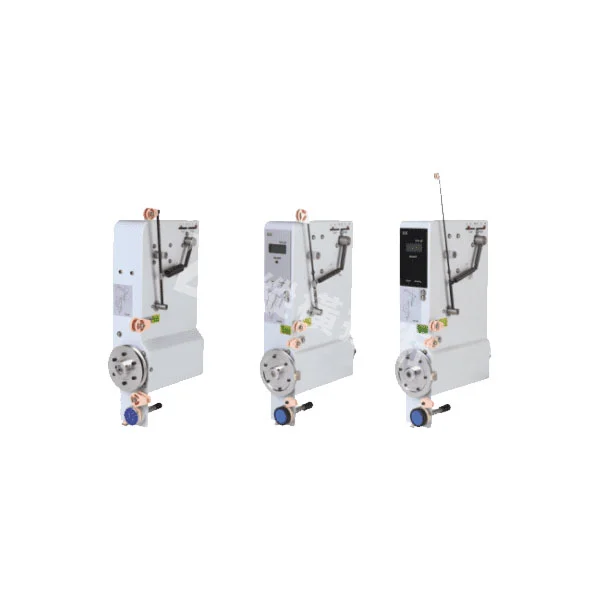

Ο σταθμός περιέλιξης του στάτορα είναι μια συσκευή που περιτυλίγει τα καλωδίων στο σταθερό τμήμα του κινητήρα, που ονομάζεται στάτορας. Περιλαμβάνει συνήθως διάφορα υπο-συστατικά, συμπεριλαμβανομένου ενός καρουλιού για το καλώδιο, ενός μηχανισμού τάνυσης για την εξασφάλιση της σωστής εναπόθεσης και μιας κεφαλής περιέλιξης υψηλής απόδοσης.
Ο σταθμός περιέλιξης του ρότορα είναι υπεύθυνος για την εκκαθάριση των πηνίων στο κινούμενο τμήμα του κινητήρα. Συνδέεται με το σύστημα διανομής καλωδίων: μια συλλογή από καροτσάκια, μηχανισμούς ελέγχου τάσης και οδηγούς καλωδίων που επιτρέπουν τη συνεχή εφαρμογή πηνίου σε μονάδες κινητήρα. Οι κοπτήρες και οι τερματοφύλακες των καλωδίων κόβουν το καλώδιο μόλις το μηχάνημα παραδώσει τον επιθυμητό αριθμό πηνίων στον κινητήρα.
Πολλές μονάδες έρχονται επίσης με επιπλέον πρόσθετα για να καταστούν πιο αποτελεσματικές ή κατάλληλες για εντατικές εφαρμογές παραγωγής. Για παράδειγμα, ορισμένα μοντέλα έχουν πίνακες ελέγχου που επιτρέπουν στους τεχνικούς να ορίζουν παραμέτρους που ελέγχουν την ταχύτητα και την τάση της περιέλιξης. Πολλοί διαθέτουν επίσης χαρακτηριστικά ασφαλείας έκτακτης ανάγκης, όπως κουμπιά διακοπής και καλωδιακές φύλακες, για να διατηρήσουν τους εργαζόμενους ασφαλείς. Ο έλεγχος λογισμικού είναι επίσης μια επιλογή σε ορισμένα μηχανήματα, επιτρέποντας στους κατασκευαστές να αλλάζουν μεταξύ των μοτίβων περιέλιξης και των διαμορφώσεων σύρματος.
Ενώ οι μηχανές περιέλιξης BLDC περιέχουν παρόμοια εξαρτήματα, οι διαμορφώσεις του ρότορα διαφέρουν ανάλογα με τον τύπο του κινητήρα που παράγουν.

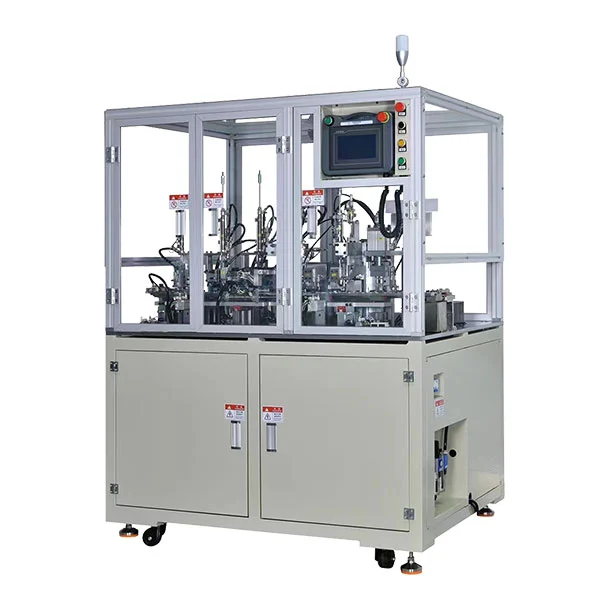

Εσωτερικές μηχανές περιέλιξης Rotor BLDC
Οι εσωτερικές μηχανές περιέλιξης του δρομέα τοποθετήστε τον ρότορα μέσα στον στάτορα. Στη συνέχεια, οι μηχανές ανεβάζουν το σύρμα γύρω από τους εσωτερικούς ρότορες.
Εξωτερικές μηχανές περιέλιξης Bldc Rotor
ΕΞΩΤΕΡΙΚΟ ΜΗΧΑΝΙΣΜΑΤΑ ΕΛΛΑΔΑ ΠΟΛΙΤΙΣΜΟΥ ΠΟΛΙΤΙΣΜΟΥ ΕΡΓΑΖΟΜΕΝΟΥ ΣΤΟΝ ΡΟΚΤΩΝ ΕΠΙΤΥΧΙΑ ΤΟΥ ΣΤΑΘΜΟΣ. Τα περισσότερα από αυτά τα μηχανήματα διαθέτουν περιστροφικά εξαρτήματα που βοηθούν τους ανέμους γύρω από την εξωτερική δομή με υψηλή ταχύτητα.
Μηχανή Welling Motor Wowlal Flux Flux
Οι μηχανές εκκαθάρισης κινητήρα αξονικής ροής BLDC δημιουργούν κινητήρες όπου ο άξονας περιστροφής είναι παράλληλος προς την κατεύθυνση της μαγνητικής ροής. Αυτοί οι κινητήρες χρειάζονται έναν ειδικό τύπο διαδικασίας περιέλιξης που χρησιμοποιεί μια γραμμική κίνηση.
Μηχανή Winding Motor Radial Flux BLDC
Μια μηχανή περιέλιξης ακτινικής ροής BLDC δημιουργεί κινητήρες όπου η μαγνητική ροή του προκύπτοντος κινητήρα προέρχεται από το κέντρο της συσκευής στις εξωτερικές άκρες. Αυτά απαιτούν μηχανές περιέλιξης που τυλίγουν πηνία συμπυκνωμένων περιελίξεων κλασματικής σχισίματος γύρω από τα δόντια των κινητήρων για να αποφευχθεί η επικάλυψη.
Πώς ο κινητήρας Rotor BldcΜηχανή περιέλιθου

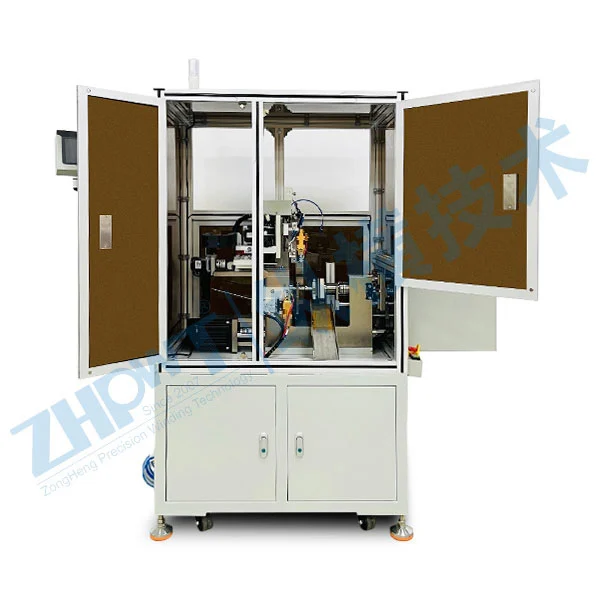

Μια άλλη παραλλαγή είναι η κοίλη μηχανή περιέλιξης του κινητήρα του ρότορα. Αυτά τα μηχανήματα ανεβαίνουν πηνία για να ταιριάζουν μέσα σε κινητήρες κοίλου τύπου. Πολλά σχέδια απλά προ-Wind το καλώδιο για μεταγενέστερη εισαγωγή στο σώμα του κινητήρα.
Εισαγωγή στην αρχή λειτουργίας μιας μηχανής περιέλιξης κινητήρα BLDC
Η ουσία των μηχανών περιέλιξης κινητήρα BLDC περιλαμβάνει την αυτοματοποίηση της κάπως προκλητικής διαδικασίας εκκαθάρισης μιας σειράς μεταλλικών πηνίων σε έναν στάτορα ή ρότορα χωρίς ψήκτρες. Ο στόχος είναι να εξορθολογιστεί η κατασκευή και να μειωθεί η εργασία στην κατασκευή. Οι μηχανές περιέλιξης πρέπει να λειτουργούν αποτελεσματικά και σταθερά για να ανταποκρίνονται στις προδιαγραφές του κατασκευαστή.
Βήμα 1: Ρύθμιση
Η διαδικασία περιέλιξης του κινητήρα ξεκινά με έναν τεχνικό που δημιουργεί ή βαθμονομεί το μηχάνημα χρησιμοποιώντας λογισμικό ή έναν πίνακα διεπαφής. Αυτό το μεμονωμένο γροθιές στις απαιτούμενες παραμέτρους, όπως ο αριθμός των περιελίξεων, του προγράμματος περιέλιξης και της ταχύτητας.
Βήμα 2: περιέλιξη
Το επόμενο βήμα είναι να ανεβάσετε το καλώδιο. Τα περισσότερα μηχανήματα το κάνουν από ένα καρούλι, χρησιμοποιώντας μια σειρά από κυλίνδρους για να ισιώσουν και να κατευθύνουν την κίνηση του μετάλλου. Τα μηχανήματα έχουν επίσης ενσωματωμένες συσκευές τάνυσης. Αυτές εμποδίζουν το σύρμα να απομακρυνθεί από τον ρότορα στόχου ή τον στάτορα και να διατηρήσει τα πηνία ομοιόμορφα και ευθεία, εξασφαλίζοντας ένα μη συνδεδεμένο μαγνητικό πεδίο στον τελικό κινητήρα.
Βήμα 3: Η κεφαλή εκκαθάρισης κινείται
Το τελικό βήμα είναι η κίνηση του κεφαλιού εκκαθάρισης. Το σχήμα και η ταχύτητα αυτού του κεφαλιού διαφέρουν ανάλογα με τον τύπο του ρότορα του κινητήρα χωρίς ψήκτρες. Συνήθως, το κεφάλι είναι ένας ισχυρός βραχίονας που καθοδηγεί το καλώδιο στη σωστή θέση, χρησιμοποιώντας μια προ-βαθμονομημένη κίνηση.
